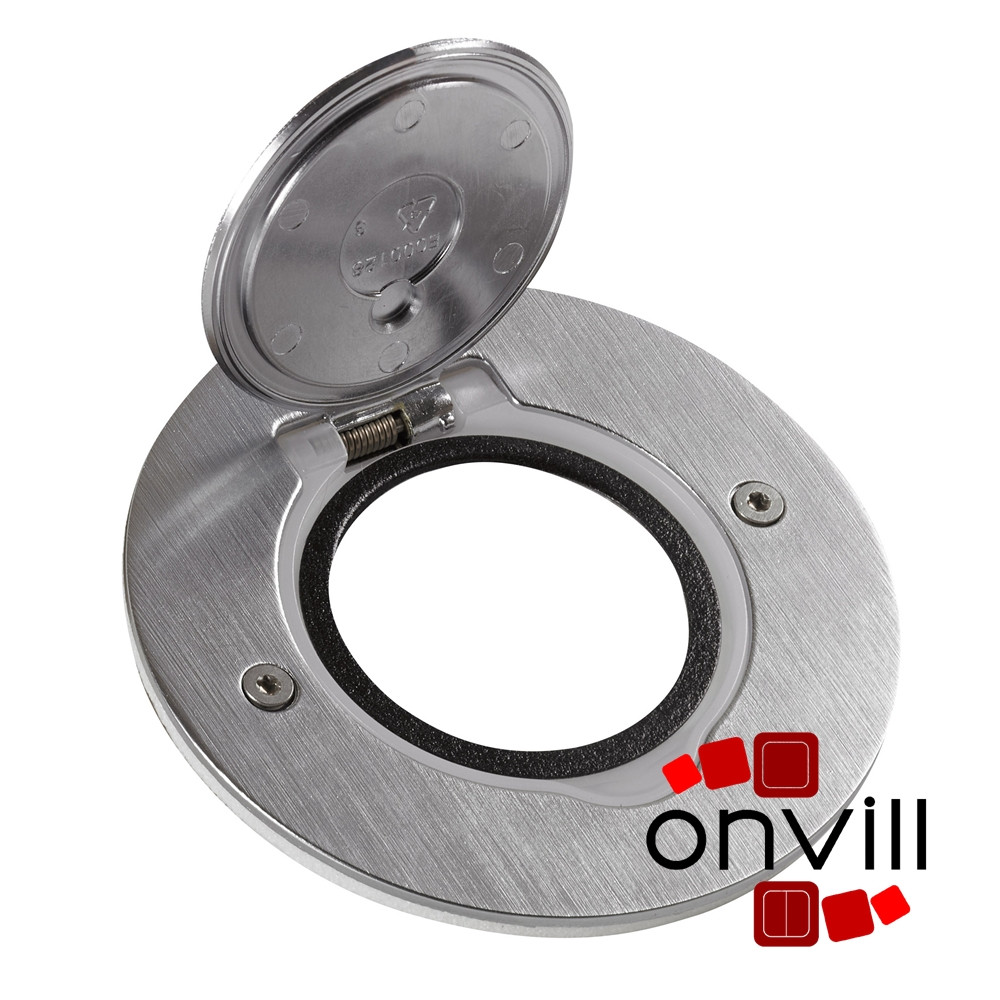

Legrand 089701, Mini Kerek Padlódoboz, 2 Modulos, Rozsdamentes Acél

Kerek padlódoboz (2 modulos)

• Könnyű fedél felnyitás a kényelemért és biztonságos használatért
• 180°-ban nyíló fedél – gyors hozzáférés és hosszú távú ellenállás
• IP44 vízállóság és IK08 ütésállóság
• Extra lapos kialakítás: mindössze 2 mm vastagságú
• Torx csavaros rögzítés – véletlen szétszerelés ellen véd
• Program Mosaic szerelvényekkel kompatibilis (2 modul)
• Szín: szálcsiszolt rozsdamentes acél – modern, prémium megjelenés
• Telepíthető: padlóra, munkalapra, falra

Ajánlás / Használati korlátozás

• Kültéren csak fedett helyen (pl. terasz) telepíthető
• Használj megfelelő Legrand süllyesztődobozokat:
  • Betonhoz: 080188
  • Munkalaphoz és álpadlóhoz: 081988
• Ne felejtsd el a szigetelő dugókat beépíteni (081989), ha nem használsz minden kábelbevezetőt!

Méretek – Kerek padlódoboz

Ez a modern, rozsdamentes acél padlódoboz letisztult megjelenésével és kompakt méreteivel tökéletes választás, ha esztétikus és funkcionális megoldást keresel!

• Átmérő (A): 90 mm – elegáns, kerek kialakítás, ami bármilyen környezetbe illik.
• Vastagság (C): 28 mm – minimális helyigény, mégis stabil rögzítés.
• Előlap vastagsága (D): 2 mm – extra vékony, alig észrevehető, mégis erős fedél.

Az alacsony profilú előlap gondoskodik róla, hogy a padlódoboz szinte észrevétlenül belesimuljon a környezetbe, miközben megőrzi a strapabíróságot és a kényelmes hozzáférést!

Feldobhatod a megjelenést

Extra funkció: Tedd látványosabbá és praktikusabbá a padlódobozaidat a beépíthető LED világítással! A 089719 cikkszámú LED modul minden típusú mini padlódobozba egyszerűen beszerelhető, így elegáns fénygyűrűvel emeli ki a csatlakozó helyét.

Nemcsak stílusos megjelenést biztosít, hanem sötétben is könnyedén megtalálod az aljzatot – tökéletes megoldás irodákba, otthonokba vagy közösségi terekbe!

Álpadló ≥ 50 mm vagy betonpadló

Ha betonpadlóba vagy 50 mm-nél vastagabb álpadlóba szeretnél aljzatokat beépíteni, akkor a tökéletes megoldás számodra a 081988 cikkszámú süllyesztődoboz!

• Padlóvastagság: 50–76 mm között.
• A doboz mélysége egyszerűen beállítható egy villanyszerelő kés segítségével.
• Kétféle beépítési lehetőség több aljzat sorolásához:
  • 86 mm távolság téglalap alapú padlódoboz vagy egymáshoz illeszkedő, négyzetes padlódobozokhoz
  • 95 mm távolság különálló, kerek vagy négyzet padlódobozhoz.
• A doboz tömített kábelbevezetésekkel rendelkezik, így könnyen kábelezhető és garantált a kiváló vízzáróság.

Ha betonpadló felújításán dolgozol, bátran kérd szakember segítségét, aki pontosan ki tudja alakítani az aljzat helyét!

Beépítési útmutató szerelvénydobozhoz betonba vagy vékony álpadlóba szereléshez

A szerelvénydoboz helyes beépítése nagyon fontos, hogy biztonságos és esztétikus legyen az elektromos szerelés. Az alábbiakban lépésről lépésre bemutatjuk hogyan kell a szakszerű beépítést elvégezni:

1. Előkészítés

• Első lépésként nézd meg, hogy a szerelvénydoboz mérete megfelelő-e a tervezett usb töltőkhöz, dugaljakhoz vagy bármely más Legrand Program Mosaic szerelvényhez.
• Mérd le a falvastagságot, és ellenőrizd a beépítési mélységet. Fontos, hogy a doboz ne lógjon ki, de ne is legyen túl mély.

2. Beépítési távolságok

• Ha egymás mellé több dobozt teszel, tartsd be a megfelelő középtávolságokat:
  • 86 mm középtávolság, ha  mini téglalap alapú padlódobozt vagy két darab négyzetes padlódobozt használsz.
  • 95 mm középtávolság, ha különálló dobozokat kerek padlódobozokat vagy két négyzet alakú padlódobozt építesz be.
• Ügyelj arra, hogy vízszintesen és függőlegesen is pontosan legyenek elhelyezve a dobozok, hogy a kapcsolók és dugaljak később szépen illeszkedjenek.

Tipp: Természetesen itt nem kell a süllyesztőbozt méretre vágnod! Egyszerűen csak a megfelelő hosszával illesszd össze a két dobozt!

3. Szerelvénydoboz mélységének pontos beállítása álpadlóhoz (≥ 50 mm)

Szeretnéd, hogy tökéletesen illeszkedjen a szerelvénydoboz az álpadlódhoz? Semmi gond! Csak egy villanyszerelő késre lesz szükséged, hogy egyszerűen beállítsd a kívánt mélységet. A dobozon található rovátkák segítenek pontosan beállítani a megfelelő méretet:

• 1 rovátkát vágj le, ha a szükséges mélység 66 és 74 mm közötti.
• 2 rovátkát vágj le, ha a mélység 60 és 66 mm közötti.
• 3 rovátkát vágj le, ha a mélység 54 és 60 mm közötti.
• 4 rovátkát vágj le, ha a mélység 54 mm-nél kisebb.

Ezzel az egyszerű lépéssel garantáltan gyors, pontos és tökéletes lesz a szerelés, így a munkád eredménye is szakszerű és esztétikus lesz!

Tipp: Használj éles kést vagy villanyszerelő kést és nagyon óvatosan vágj, hogy a sérüléseket elkerüld!

4. Szerelvénydoboz mélységének pontos beállítása betonpadlóhoz

Betonpadlóba építenél aljzatot? Semmi gond! A szerelvénydoboz mélységét egyszerűen igazíthatod a padló vastagságához. Ehhez csak egy villanyszerelő késre lesz szükséged – a dobozon található rovátkák megmutatják, hol kell vágni.

• 1 rovátkát vágj le, ha a doboz beépítési mélysége 66–76 mm között van.
• 2 rovátkát vágj le, ha a doboz beépítési mélysége 60–70 mm között van.
• 3 rovátkát vágj le, ha a doboz beépítési mélysége 54–64 mm között van.
• 4 rovátkát vágj le, ha a doboz beépítési mélysége 58 mm-nél kisebb.

Így biztos lehetsz benne, hogy a doboz tökéletesen illeszkedik majd a betonpadlóba – gyors, precíz, szakszerű megoldás!

Tipp: Használj éles kést vagy villanyszerelő kést és nagyon óvatosan vágj, hogy a sérüléseket elkerüld!

Beépítési útmutató szerelvénydobozhoz bútorlapba vagy konyhapulba szereléshez

A szerelvénydoboz helyes beépítése nagyon fontos, hogy biztonságos és esztétikus legyen az elektromos szerelés. Az alábbiakban lépésről lépésre bemutatjuk hogyan kell a szakszerű beépítést elvégezni:

1. Előkészítés

• Első lépésként nézd meg, hogy a szerelvénydoboz mérete megfelelő-e a tervezett usb töltőkhöz, dugaljakhoz vagy bármely más Legrand Program Mosaic szerelvényhez.
• Mérd le a falvastagságot, és ellenőrizd a beépítési mélységet. Fontos, hogy a doboz ne lógjon ki, de ne is legyen túl mély.

2. Milyen vastagságú felületre tudod beszerelni?

Rögzíthető anyagvastagság: A Batibox süllyesztődoboz stabilan beszerelhető olyan felületekbe, amelyek anyagvastagsága 9 mm és 35 mm között van.

Ez azt jelenti, hogy alkalmas például:

• munkalapokhoz, bútorlapokhoz, ahol a vastagság legalább 9 mm (A min),
• vagy akár vékonyabb álpadlókhoz, maximum 35 mm (A max) vastagságig.

A beépítő körmök könnyedén igazodnak ehhez a tartományhoz, biztosítva a szoros, stabil rögzítést anélkül, hogy károsítanák az anyagot.
